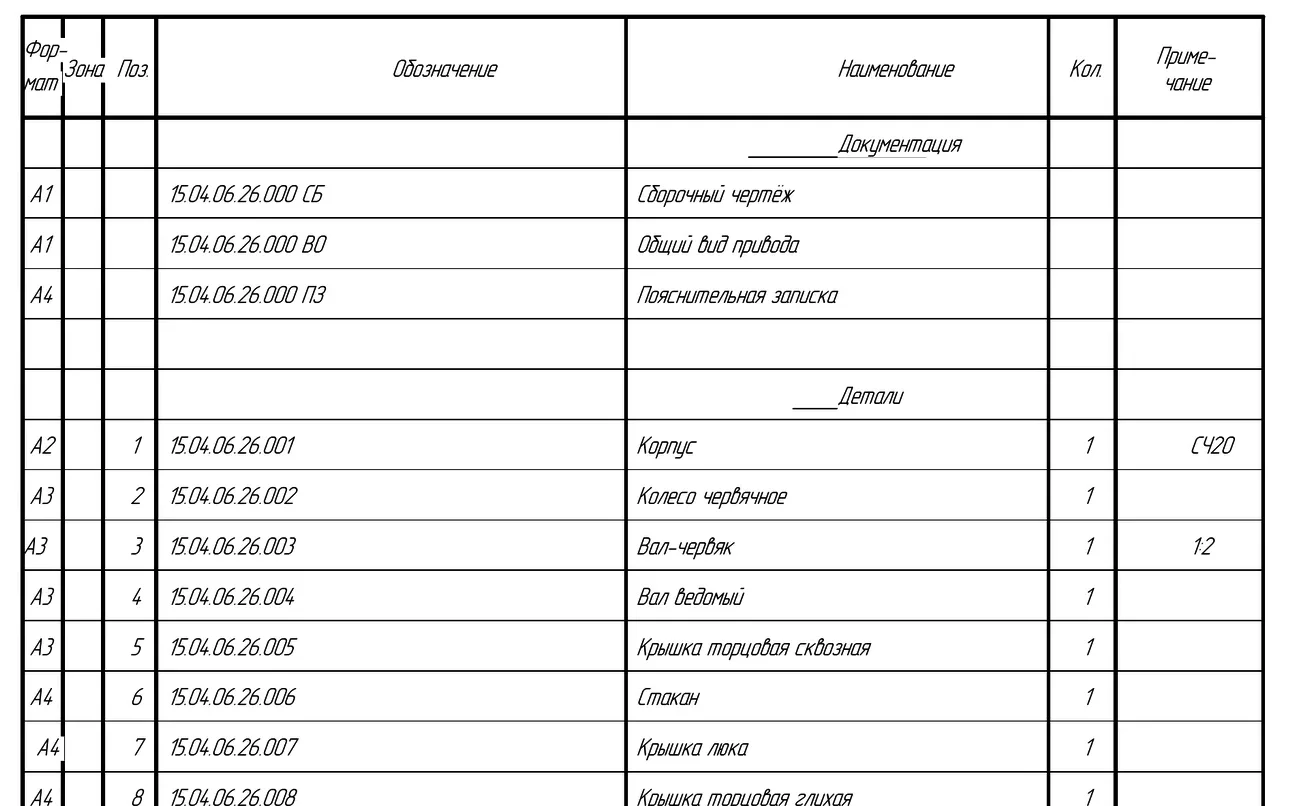

Как сделать спецификацию в КОМПАС-3D: пошагово и по ГОСТ
Спецификация нужна к любому сборочному чертежу, и именно в ней чаще всего находят ошибки: позиции не совпадают с чертежом, разделы перепутаны, болты записаны как детали. Разбираем правила ГОСТ и показываем, как КОМПАС-3D заполнит спецификацию почти сам.
Содержание
Что такое спецификация
Спецификация - это таблица, в которой перечислены все составные части сборочной единицы: документы, детали, стандартные изделия, материалы. Каждая строка получает номер позиции, и этот же номер стоит на сборочном чертеже на полке линии-выноски. По нему любой, кто читает чертёж, находит деталь в списке.
Спецификацию делают отдельным документом на листах формата А4. Для сборки она основной документ, поэтому обозначение у неё такое же, как у изделия, без кода в конце. У сборочного чертежа то же обозначение, но с кодом «СБ»: например, спецификация «КП.01.00.000», сборочный чертёж «КП.01.00.000 СБ».
Графы спецификации
| Графа | Что в неё пишут |
|---|---|
| Формат | формат документа, например А4 или А3. Для стандартных изделий, прочих изделий и материалов не заполняют. Для детали без чертежа пишут «БЧ» |
| Зона | зона чертежа, где стоит позиция. В учебных работах обычно пустая |
| Поз. | номер позиции. Для разделов «Документация» и «Комплекты» не заполняют |
| Обозначение | обозначение документа или изделия. У стандартных изделий пустая |
| Наименование | название документа или изделия; для стандартных изделий полное обозначение с номером ГОСТ |
| Кол. | сколько штук входит в одну сборку. В разделе «Документация» пустая |
| Примечание | дополнительные сведения, например масса детали без чертежа или единицы измерения материала |
Разделы и их порядок
Разделы идут строго в таком порядке:
- Документация
- Комплексы
- Сборочные единицы
- Детали
- Стандартные изделия
- Прочие изделия
- Материалы
- Комплекты
Пишут только те разделы, которые нужны. В курсовой по инженерной графике обычно их три-четыре: «Документация», «Сборочные единицы» или «Детали», «Стандартные изделия», иногда «Материалы».
Название раздела пишут заголовком в графе «Наименование» и подчёркивают. До и после заголовка оставляют пустые строки. После каждого раздела можно оставить несколько свободных строк на случай, если что-то придётся дописать.
Как нумеровать позиции
Позиции нумеруют сквозной нумерацией в том порядке, в каком изделия записаны в спецификации: сначала сборочные единицы, потом детали, потом стандартные изделия и дальше по разделам. Нумерация не начинается заново в каждом разделе.
Документы и комплекты номеров позиций не получают. Если оставили свободные строки в конце раздела, можно зарезервировать под них и номера позиций, тогда при добавлении детали не придётся перенумеровывать весь чертёж.
Порядок записи внутри разделов
- Документация: сначала документы на саму сборку, потом на её составные части без собственной спецификации. В учебной работе здесь обычно одна строка: сборочный чертёж. Саму спецификацию в этот раздел не записывают;
- Сборочные единицы и Детали: по возрастанию обозначений, то есть 001, 002, 003 и так далее;
- Стандартные изделия: сначала группируют по назначению (крепёж, подшипники и т.п.), внутри группы по алфавиту названий, при одинаковом названии по возрастанию номера стандарта, а при одном стандарте по возрастанию размера. Изделия по ГОСТ записывают раньше изделий по ГОСТ Р;
- Материалы: по видам в порядке, который задаёт стандарт (от чёрных металлов до прочих материалов), внутри вида по алфавиту. Количество пишут вместе с единицей измерения, единицы можно вынести в «Примечание».
Пример спецификации
Так выглядит спецификация простой сборки из трёх деталей и болтового крепежа:
| Формат | Поз. | Обозначение | Наименование | Кол. |
|---|---|---|---|---|
| Документация | ||||
| А3 | КП.01.00.000 СБ | Сборочный чертёж | ||
| Детали | ||||
| А4 | 1 | КП.01.00.001 | Корпус | 1 |
| А4 | 2 | КП.01.00.002 | Крышка | 1 |
| А4 | 3 | КП.01.00.003 | Прокладка | 1 |
| Стандартные изделия | ||||
| 4 | Болт М8-6g×25.58 ГОСТ 7798-70 | 4 | ||
| 5 | Гайка М8-6H.5 ГОСТ 5915-70 | 4 | ||
| 6 | Шайба 8 ГОСТ 11371-78 | 4 |
Обратите внимание: болт, гайка и шайба идут по алфавиту, позиции сквозные, а у сборочного чертежа номера позиции нет. Точную запись стандартных изделий берите из библиотеки КОМПАС или из методички: многие кафедры разрешают упрощённую запись вроде «Болт М8×25 ГОСТ 7798-70».
Пошагово в КОМПАС-3D
Если сборка сделана в КОМПАС-3D, спецификацию почти не нужно заполнять руками: программа сама берёт детали из модели и связывает позиции с чертежом. Названия команд ниже даны для последних версий (v21 и новее). В старых версиях команды те же, но могут находиться в других меню. Если не можете найти команду, введите её название в поиск по командам.
Шаг 1. Заполните свойства деталей
Откройте каждую деталь, щёлкните правой кнопкой по её названию вверху дерева построения и выберите «Свойства модели». Заполните «Обозначение», «Наименование» и «Материал». Из этих полей КОМПАС потом заполнит и основную надпись чертежа детали, и строку спецификации, поэтому пишите сразу правильно: существительное на первом месте, обозначение по шаблону кафедры.
Шаг 2. Берите крепёж из библиотеки
Болты, гайки, шайбы, шпильки, подшипники вставляйте из библиотеки «Стандартные изделия», а не моделируйте сами. Тогда они сами попадут в раздел «Стандартные изделия» с полным обозначением по ГОСТ. Болт, нарисованный как обычная деталь, окажется в разделе «Детали», и это одна из самых частых ошибок.
Шаг 3. Проверьте сборку и сохраните её
У каждого компонента в свойствах должен быть включён переключатель «Включить в спецификацию». Посмотреть, что попадёт в спецификацию, можно командой Управление - Спецификация - Редактировать объекты спецификации. Обязательно сохраните сборку: для несохранённого документа спецификацию создать нельзя.
Шаг 4. Сделайте ассоциативный сборочный чертёж
Сборочный чертёж делайте из модели сборки, а не рисуйте отдельно. Тогда он связан с моделью, а позиции на нём будут связаны со спецификацией. В основной надписи под названием изделия напишите «Сборочный чертёж», а в обозначении добавьте код «СБ». Сохраните чертёж в ту же папку, где лежит сборка.
Шаг 5. Создайте спецификацию
В сборке или в сборочном чертеже вызовите Управление - Спецификация - Создать спецификацию по документу. КОМПАС создаст спецификацию и сам заполнит разделы деталями и стандартными изделиями. Если команду вызвать из ассоциативного сборочного чертежа, к спецификации подключатся и чертёж, и сама сборка. Сохраните спецификацию в ту же папку.
Шаг 6. Добавьте раздел «Документация»
В спецификации выберите Вставка - Добавить раздел и укажите «Документация». В новой строке нажмите «Добавить документ» и выберите файл сборочного чертежа. Обозначение и наименование подтянутся из его основной надписи. Проверьте, что включены кнопки «Получать свойства из документа» и «Получать формат из документа»: тогда при изменении чертежа строка обновится сама.
Шаг 7. Расставьте позиции
Выполните Управление - Расставить позиции. КОМПАС пронумерует строки по порядку разделов, сквозной нумерацией. Если потом добавите деталь, просто повторите команду.
Шаг 8. Поставьте позиции на чертеже
В сборочном чертеже вызовите Оформление - Обозначения для машиностроения - Обозначение позиции и щёлкните внутри детали на виде. Номер позиции подставится из спецификации сам. Для крепежа в одном месте соединения сделайте одну линию-выноску: после первой полки щёлкните по гайке и шайбе, и номера встанут столбиком. Если номера не подтягиваются, щёлкните правой кнопкой в дереве чертежа и выберите «Загрузить данные из модели».
Шаг 9. Заполните штамп и проверьте связи
Основную надпись для текстовых документов КОМПАС ставит сам (на первом листе форма 2, на следующих 2а). Впишите фамилии в строки «Разраб.» и «Пров.». Командой Управление - Управление сборкой проверьте, что к спецификации подключены и сборка, и сборочный чертёж.
Как оформить позиции на сборочном чертеже
Правила задаёт ГОСТ 2.109-73:
- номера позиций пишут на полках линий-выносок и выстраивают в колонку или строку, по возможности на одной линии, параллельно основной надписи и вне контура изображения;
- размер шрифта номеров позиций на один-два размера больше, чем у размерных чисел. Если размеры написаны шрифтом 3,5, позиции пишут шрифтом 5 или 7;
- линия-выноска заканчивается на детали точкой. Если деталь тонкая или зачернена, вместо точки ставят стрелку;
- линии-выноски не пересекают друг друга, не идут параллельно штриховке и по возможности не пересекают размерные линии;
- каждую позицию, как правило, показывают на чертеже один раз;
- крепёж одного соединения можно показать одной общей линией-выноской с номерами столбиком.
Про рамку, основную надпись, линии и шрифт подробно написано в статье «Как оформить чертёж по ГОСТ».
Частые ошибки
- Номера позиций на чертеже не совпадают со спецификацией. Обычно это значит, что чертёж нарисован без связи с моделью или после изменений не выполнили «Расставить позиции».
- Болты и гайки записаны в разделе «Детали», потому что смоделированы вручную, а не взяты из библиотеки.
- Разделы стоят не по порядку или стандартные изделия записаны не по алфавиту.
- Строке сборочного чертежа в разделе «Документация» присвоен номер позиции или в этот раздел записали саму спецификацию.
- Обозначение в спецификации не совпадает с обозначением в штампе чертежа детали.
- В графе «Кол.» указано общее количество на всё изделие, а нужно на одну сборку.
- Файлы переименовали перед сдачей, и спецификация открылась с пустыми или «красными» строками.
Чек-лист перед сдачей
- разделы идут по порядку, заголовки подчёркнуты;
- позиции сквозные и совпадают с номерами на чертеже;
- в «Документации» есть сборочный чертёж, без номера позиции;
- стандартные изделия записаны с номером ГОСТ и по алфавиту;
- количество указано на одну сборку;
- обозначения совпадают со штампами чертежей;
- основная надпись заполнена;
- все файлы лежат в одной папке, есть PDF для печати.
